皮带轮的槽角分为32度34度36度38度,具体的选择要根据带轮的槽型和基准直径选择;皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下:
A型皮带轮在带轮直径范围在71mm~100mm时为34度,100mm~125mm时为36度;>125mm时为38度;
B型皮带轮在带轮直径范围在125mm~160mm时为34度:160mm~200mm为36度,>200mm时为38度;
C型皮带轮在带轮直径范围在200mm~250mm时为34度,250mm~315mm为36度,>315mm时为38度;
D型皮带轮在带轮直径范围355mm~450mm时为36度,>450mm时为38度·
E型500mm~630mm时为36度,>630mm时为38度。

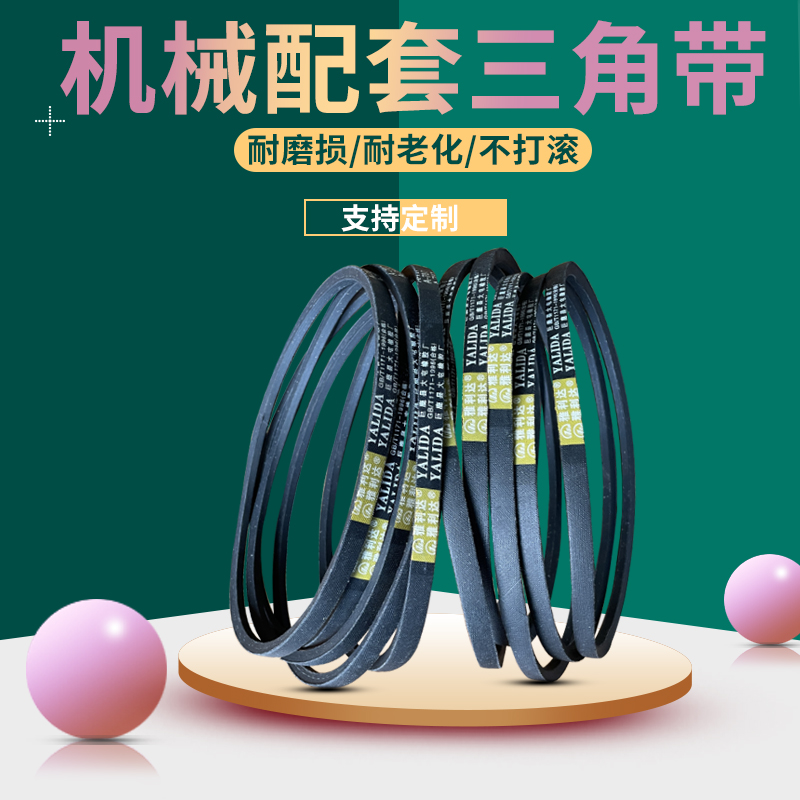

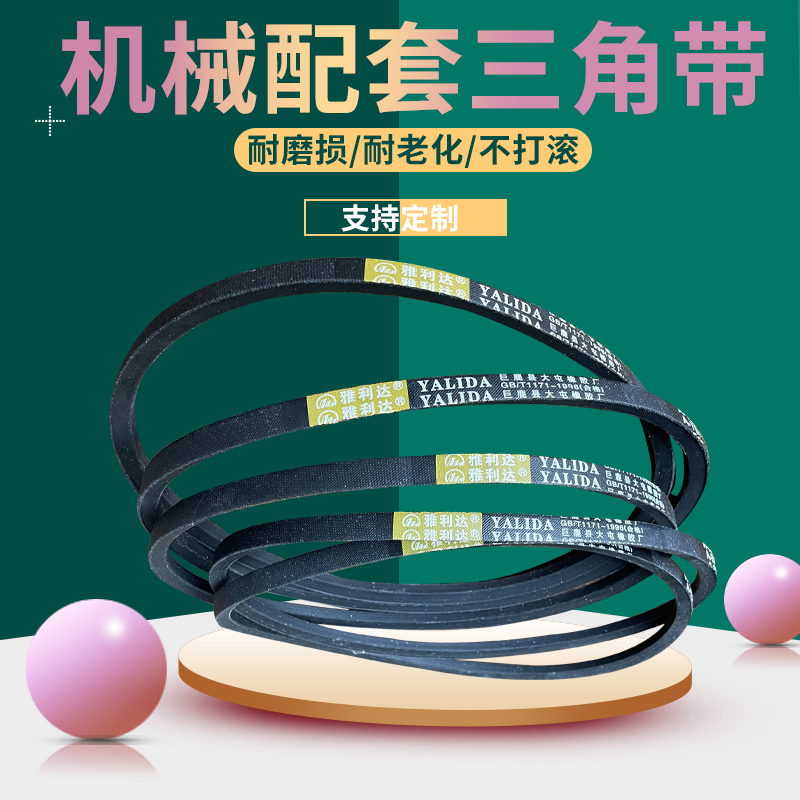

三角带的每一个型号规定了三角带的断面尺寸
A型三角带的断面尺寸是:顶端宽度13mm 厚度为8mm;B型三角带的断面尺寸是:顶端宽度17MM,厚度为10.5MM;C型三角带的断面尺寸是:顶端宽度22MM,厚度为13.5MM;D型三角带的断面尺寸是:顶端宽度215MM,厚度为19MM;E型三角带的断面尺寸是:顶端宽度38MM,厚度为255MM
对应尺寸(宽*高):O(10*6) A(12.5*9) B(165*11)C(22*14) D(215*19)E(38*25.5)。
