高品质三角带型号规格以及长度计算

发布日期:2021-10-18 作者: 点击:

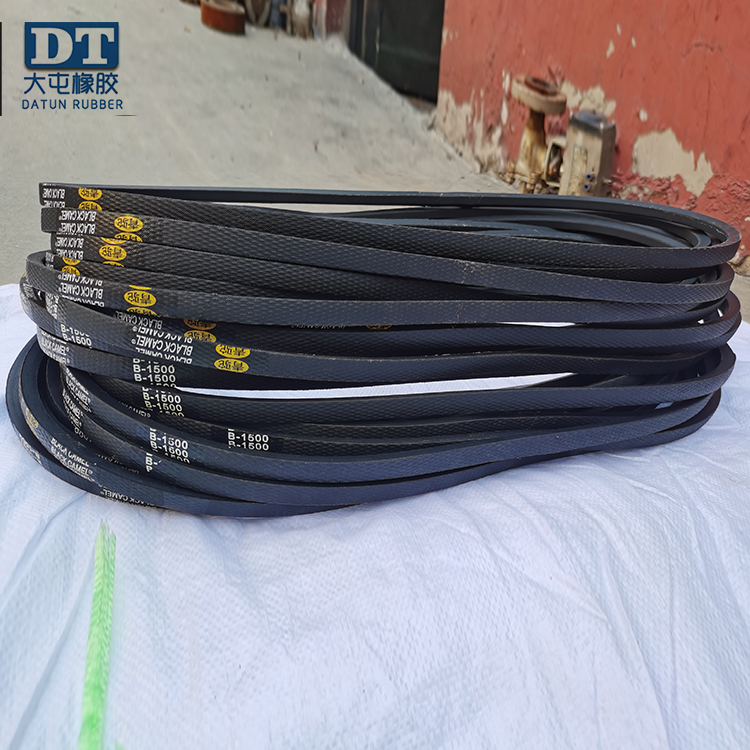

高品质三角带

高品质三角带的型号规格和长度的计算公式!



说起三角带相信很多外行都弄不明白A,B,C型,代表的是什么,它们到底存在什么样区别。下面咱们就详细的学习一下三角带知识。

1、高品质三角带的规格型号

高品质三角带的规格是由背宽与高(厚度)的尺寸来划分的,会根据不同的背宽与高(厚度)的尺寸,我国标准规定了三角带的O 、A、B、C、D、E等多种型号,每种型号的三角带的节宽、顶宽、高度都是不相同的,所以皮带轮也就必须根据三角带的形状制作出各种槽型;这些不同的槽型就决定了皮带轮的O型皮带轮 、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。

三角皮带的型号规格和长度的计算公式!

2、三角带尺寸

A型三角带的断面尺寸是:顶端宽度13MM、厚度为8MM。

B型三角带的断面尺寸是:顶端宽度17MM,厚度为10.5MM。

C型三角带的断面尺寸是:顶端宽度22MM,厚度为13.5MM。

D型三角带的断面尺寸是:顶端宽度21.5MM,厚度为19MM。

E型三角带的断面尺寸是:顶端宽度38MM,厚度为25.5M。

3、高品质三角带计算长度

一般计算三角带长度准确度不高,大多三角带传动设备都有皮带长度调整空间。

三角皮带的长度计算原理是三角带长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度。

准确一点的计算公式有:

1)L=π(R+r)+2a+(R-r)^2/a

2)L=π(R+r)+2a+(R-r)^2/4a

其中L为皮带长度,R与r分别为两皮带轮半径,a为两皮带轮中心距离。
