配套三角带的型号分类你知道吗

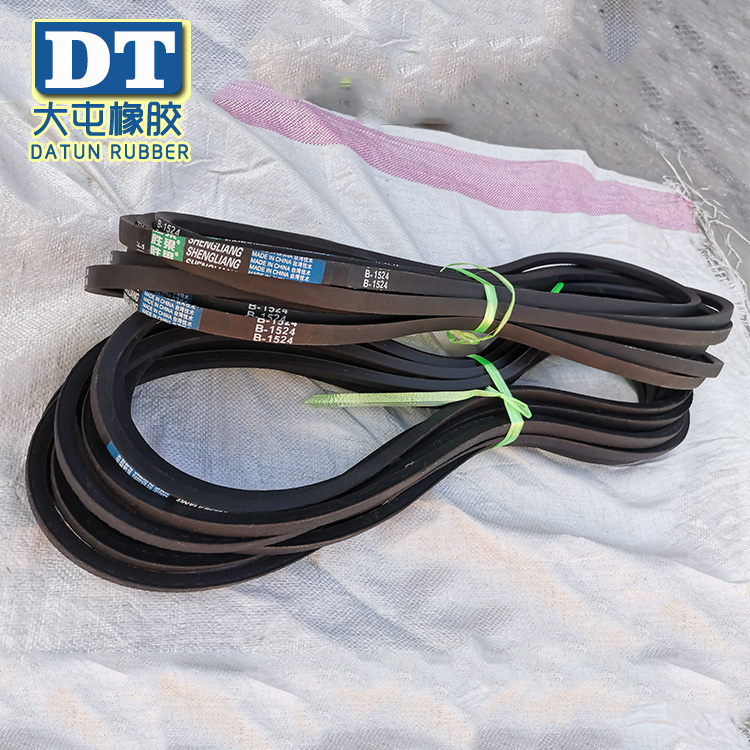

三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。

皮带轮的直径等尺寸都是自己根据减速比配的，根据工作转速与电机的转速自己设计。 工作转速/电机转速=从动轮直径/主动轮直径*0.98(滑动系数)，如使用钢为材料的皮带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s，电机转速与皮带轮直径换算比，速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径。节圆直径和基准直径是一样的，直径-2h=节圆直径，h是基准线上槽深，不同型号的V带h是不一样的，Y Z A B C D E，基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6。皮带轮节圆直径就是皮带轮节线位置理论直径,有点像齿轮的分度圆直径.一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到皮带轮的外圆,在根据公式计算出节圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6。A或SPA的带轮蕞小外径尺寸为80mm，如小于该尺寸，特别是在高速的情况下，皮带容易出现分层及底部出现裂纹等毛病。SPZ带，小轮不小于63mm即可。同时要注意皮带安装的手法及张力，过小易打滑，过大易损坏皮带与轴承。
