三角带厂家告诉您不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数不同

发布日期:2020-05-09 作者: 点击:

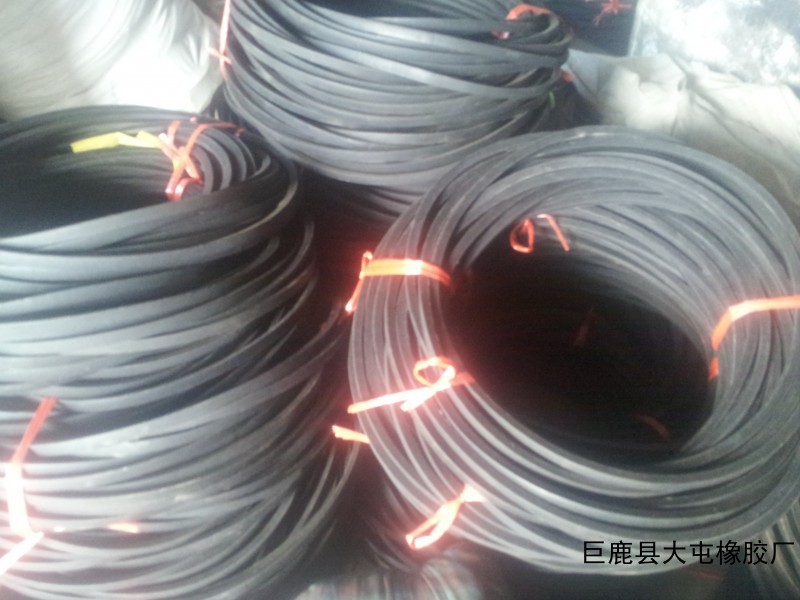

三角带厂家

三角带厂家生产的三角带的型号有:普通型O A B C D E 3V 5V 8V,普通加强型AX BX CX DX EX 3VX 5VX 8VX,窄V带SPZ SPA SPB SPC,强力窄V带XPA XPB XPC;三角带的每一个型号规定了三角带的断面尺寸。

A型三角带的断面尺寸是:顶端宽度13mm、厚度为8mm;B型三角带的断面尺寸是:顶端宽皮带轮度17MM,厚度为10.5MM;C型三角带的断面尺寸是:顶端宽度22MM,厚度为13.5MM;D型三角带的断面尺寸是:顶端宽度21.5MM,厚度为19MM;E型三角带的断面尺寸是:顶端宽度38MM,厚度为25.5MM。对应尺寸(宽*高):O(10*6)、A(12.5*9)、B(16.5*11)、C(22*14)、D(21.5*19)、E(38*25.5)。

SPA是高速防油窄V带,适用于高速运转、多油的环境!窄V带的强力层采用高强度绳芯,能承受较大的预紧力,且可挠曲次数增加,当带高与普通V带相同时其带宽较普通V带小约1/ 3,而承载能力可提高1.5~2.5倍。在传递相同功率时,带轮宽度和直径可减小,费用比普通V带降低20~40%。

皮带轮的槽角分为32度 34度 36度 38度,具体的选择要根据带轮的槽型和基准直径选择;皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下:

O型皮带轮在带轮直径范围在50mm~71mm时为34度;在71mm~90mm时为36度, >90mm时为38度; A型皮带轮在带轮直径范围在71mm~100mm时为34度,100mm~125mm时为36度;>125mm时为38度; B型皮带轮在带轮直径范围在 125mm~160mm时为34度;160mm~200mm时为36度,>200mm时为38度; C型皮带轮在带轮直径范围在200mm~250mm时为34度,250mm~315mm时为36度,>315mm时为38度;D型皮带轮在带轮直径范围在 355mm~450mm时为36度,>450mm时为38度;E型 500mm~630mm时为36度,>630mm时为38度。
